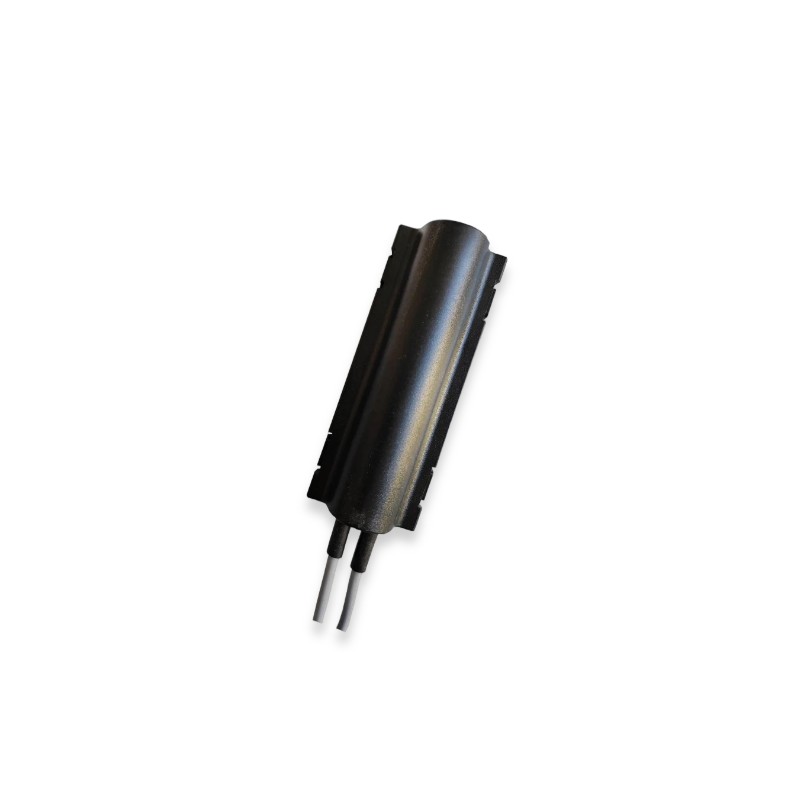

Innotas LoRa-Impulsmodul mit zwei Eingängen IP 67
Artikelnummer |
INN-Impulsmudul-IP67 |
inkl. 19,0% MwSt. zzgl. Versandkosten
Das Innotas LoRa-Impulsmodul mit zwei Eingängen IP 68 ist ein batteriebetriebener Impulszähler zur Erfassung und Übertragung von Impulssignalen aus zwei Quellen über LoRaWAN. Das Modul wird über eine mitgelieferte Montageplatte befestigt und einrastet; die Impulseingänge werden vor der Aktivierung der Funkverbindung per Kabel an eine externe Quelle angeschlossen. Die wichtigsten technischen Merkmale auf einen Blick:
- Erfasst Impulse gleichzeitig, beispielsweise von einem Warm- und Kaltwasserzählerpaar.
- Stromversorgung über eine 3-V-Gleichstrom-Lithiumbatterie mit einer Lebensdauer von 6 bis 12 Jahren, sodass am Installationsort keine externe Stromversorgung erforderlich ist.
- Fernkonfiguration: Parameter wie Sendeintervall, Zählerstände und Einstellungen lassen sich über eine optische IrDA-Schnittstelle und die kostenlose Innotas LST-Software anpassen, ohne dass das Gerät ausgebaut werden muss.
Das Modul entspricht der Spezifikation V1.0.2 und verfügt über eine CE-Zertifizierung gemäß der Richtlinie 2014/53/EU (RED). Es eignet sich für die Installation in feuchten oder nassen Umgebungen wie Zählerkästen oder Haustechnikräumen. Eine typische Anwendung ist die drahtlose Ablesung in Wohn- oder Gewerbegebäuden, wodurch der Installationsaufwand reduziert wird. Das Modul wird auf Grundlage eines ausgefüllten Bestellformulars kundenspezifisch konfiguriert geliefert, wobei Einstellungen wie Zeitzone und Netzwerkzugangsdaten vor dem Versand voreingestellt werden.
| Ausstattung | |
|---|---|
| Sensoren | Impuls |
| Antenne | Intern |
| Kommunikation | |
| Konnektivität | LoRaWAN |
| Frequenz | EU868 |
| Aktivierung | OTAA |
| Konfigurationswege | Optisch |
| Spannungsversorgung | |
| Stromversorgung | Batterie, enthalten, nicht wechselbar |
| Batteriedetails | Lithium, nicht aufladbar |
| Zertifizierungen | |
| Gehäuseschutzklasse | IP68 |
| Others | |
| Marke | INNOTAS |
Das Modul ist für die Impulserfassung, die Durchflussmessung bei Wasserzählerpaaren und die Fernauslesung verschiedener Verbrauchsdaten ausgelegt.
Das Gerät verfügt über zwei Impulseingänge. Es erfordert eine minimale Impuls-Ein-/Aus-Zeit von mehr als 10 ms und unterstützt eine maximale Impulsfrequenz von 50 Hz.
Das Gerät wird mit einer 3-V-Gleichstrom-Lithiumbatterie betrieben, die eine Betriebsdauer von etwa 6 bis 12 Jahren gewährleistet.
Das Modul sendet je nach den spezifischen Einstellungen und dem verwendeten Spreizfaktor bis zu 12 Telegramme pro Tag.
Das Modul wird im Speichermodus mit deaktiviertem Funk ausgeliefert. Es kann mithilfe eines Magneten, eines Aktivierungskopfes oder einer optischen Schnittstelle aktiviert werden.
Das Gerät verfügt über ein spezielles Gehäuse mit vergossener Elektronik und bietet die Schutzart IP 67. Es ist für Betriebstemperaturen zwischen -10 und 60 Grad Celsius geeignet.
Die Anschlussleitungen sind farbcodiert: Die braune Leitung dient als Masse, die weiße Leitung als Moduleingang.
Die Konfiguration erfolgt über einen optischen IrDa-Kopf mithilfe der LST-Software. Referenzdaten für die Datenerfassung können monatlich oder jährlich festgelegt werden.
