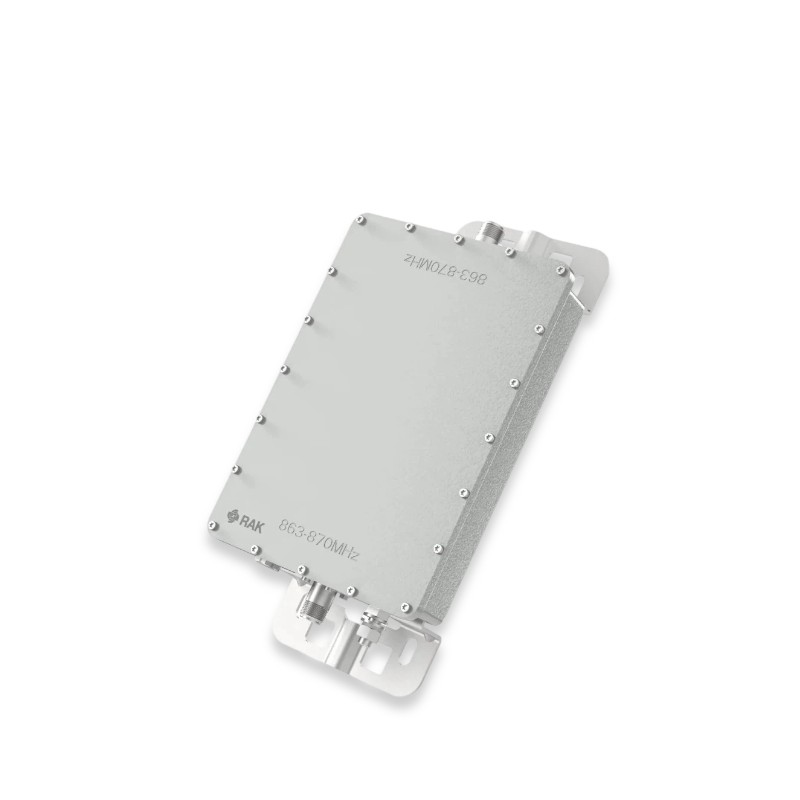

RAK 915282 Outdoor Hohlraum-Bandpassfilter für LoRaWAN Gateways
Artikelnummer |
RAK-915282 |
inkl. 19,0% MwSt. zzgl. Versandkosten
Der RAK BPF03 ist ein Hohlraum-Bandpassfilter zur Verbesserung der Leistung von LoRaWAN-Gateways in Umgebungen mit starken Störungen. Der Filter wird über Standard-HF-Koaxialkabel zwischen einem Gateway und einer externen Antenne angeschlossen. Die wichtigsten technischen Merkmale im Überblick:
- Unterdrückung: Dämpft Signale außerhalb des Bandes um mehr als 75 dB, um Störungen durch Mobilfunknetze oder Radar zu unterdrücken.
- Effizienz: Hält die Einfügungsdämpfung unter 2,5 dB, um das LoRa-Link-Budget und die Signalstärke zu schützen.
- Schutz: Verwendet ein Gehäuse aus einer Aluminiumlegierung mit Schutzart IP67, um einen zuverlässigen Betrieb bei Einsätzen im Freien zu gewährleisten.
Das Resonanzdesign mit hohem Q-Faktor umfasst standardmäßige N-Buchsen sowie eine spezielle Erdungsfläche für den Überspannungsschutz.
| Ausstattung | |
|---|---|
| Antennenanschluss | N-Female |
| Kommunikation | |
| Frequenz | EU868 |
| Zertifizierungen | |
| Gehäuseschutzklasse | IP67 |
| Others | |
| Marke | RAKwireless |
Es handelt sich um einen Resonanzhohlraumfilter mit hohem Q-Faktor, der für eine präzise Bandisolierung bei minimaler Einfügungsdämpfung ausgelegt ist und somit eine hohe Signalqualität gewährleistet.
Dieser Filter ist für den Einsatz auf städtischen Dachanlagen, in industriellen Umgebungen, in der Smart-City-Infrastruktur und in IoT-Netzwerken mit hoher Dichte konzipiert. Er unterdrückt Störungen außerhalb des Bandes, die von Quellen wie LTE, 5G, Radarsystemen und industriellen Störsignalen ausgehen, was dazu beiträgt, die Empfindlichkeit des Gateway-Empfängers zu sichern und Paketverluste zu reduzieren.
Der Filter weist innerhalb des Durchlassbereichs von 863–870 MHz eine Einfügungsdämpfung von weniger als 2,5 dB auf. Es bietet eine hohe Sperrbanddämpfung von über 70 dB für die Frequenzbereiche 0–860 MHz und 873–4000 MHz.
Das Gerät unterstützt eine Eingangsleistung von bis zu 100 W und hält ein Stehwellenverhältnis (VSWR) von weniger als 1,25 ein, um die Signalreflexion zu minimieren.
Ja, der Filter ist auf Langlebigkeit ausgelegt, verfügt über die Schutzart IP67 und kann bei Temperaturen von -40 bis +65 Grad Celsius betrieben werden.
Das Gerät verfügt über N-Buchsen, wiegt 1,5 kg und hat Abmessungen von 228 x 164,6 x 51,5 mm.
